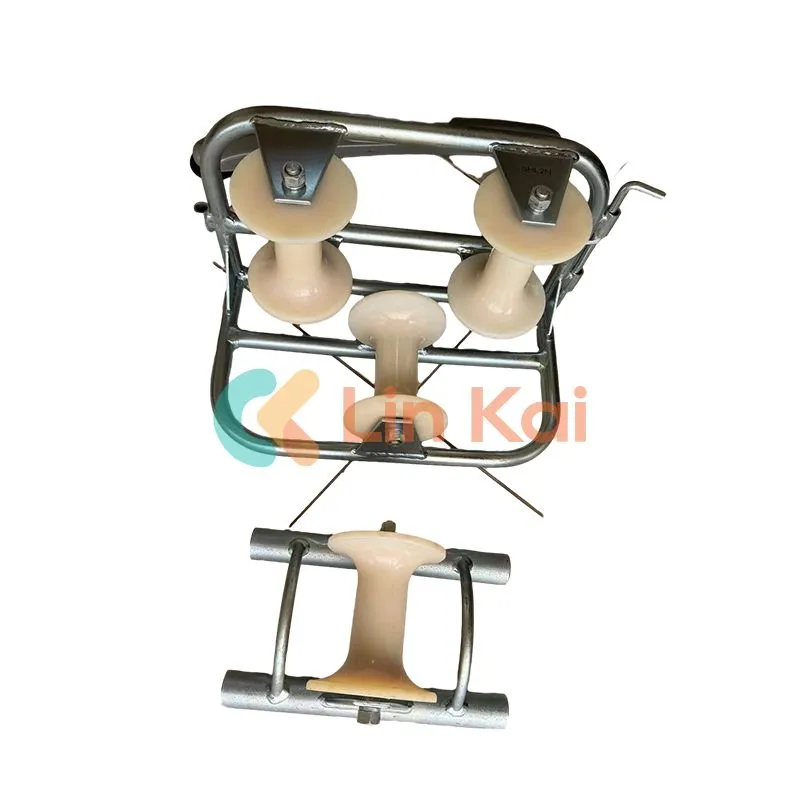

بكرة وضع الكابل

بكرات مد الكابلات (المعروفة أيضًا باسم بكرات توجيه الكابلات أو بكرات أرضية كابل عجلة النايلون) المصنعة بواسطة Ningbo Lingkai، الصين هي معدات مهمة في نظام تركيب الكابلات. يمكن لبكرات مد الكابلات أن تقلل بشكل كبير من توتر الكابل في منطقة الانحناء أو الدوران وتحمي مجموعة الكابل من التلف. إن بكرات مد الكابلات هذه مصنوعة من مواد متينة ويمكن أن تتكيف مع البيئات المختلفة، بما في ذلك الأماكن الداخلية والخارجية، ودرجات الحرارة العالية والمنخفضة، وظروف التشغيل القاسية، مما يضمن موثوقية واستقرار مد الكابلات.

إرسال استفسار

وصف المنتج

أسطوانة مد الكابلات المصنوعة في الصين Ningbo Lingkai Manufacture، والمعروفة أيضًا باسم أسطوانة توجيه الكابل أو الأسطوانة الأرضية لكابل عجلة النايلون، هي جهاز أساسي يستخدم في أنظمة تركيب الكابلات التي تؤدي مجموعة متنوعة من الوظائف المهمة. هذه الوظائف مفصلة أدناه:

1. تقليل شد الكابل: إحدى الوظائف الأساسية لأسطوانة مد الكابل هي تقليل شد الكابل في المناطق التي توجد بها انحناءات أو تغيرات في اتجاه مسار الكابل. عندما يتم دعمها بشكل مناسب، يمكن لأسطوانة مد الكابل أن تساعد في تقليل الضغط على مكونات الكابل، مما يمنعها من التلف بسبب التوتر الزائد.

2. منع تآكل الكابل: تم تصميم أسطوانة مد الكابل بأسطح ناعمة تساعد على تقليل الاحتكاك بين الكابل والأسطوانة، مما يمنع تآكل السطح ويطيل عمر الكابل.

3. الحفاظ على توجيه الكابل: تساعد أسطوانة مد الكابل في الحفاظ على الاتجاه والهيكل العام لنظام الكابل، مما يضمن استقراره وموثوقيته عن طريق الحفاظ على الكابلات في اتجاه معين ومنعها من التشابك أو الخروج من مكانها.

4. التكيف مع البيئات المختلفة: عادةً ما يتم تصنيع بكرات مد الكابلات باستخدام مواد متينة تمكنها من العمل بشكل موثوق في نطاق واسع من البيئات. يمكن أن تشمل هذه البيئات الإعدادات الداخلية أو الخارجية، وظروف درجات الحرارة المرتفعة أو المنخفضة، وبيئات التشغيل القاسية الأخرى.

بكرة كابل الخط المستقيم لوضع الكابلات تحت الأرض

رقم الصنف	نموذج	حمل العمل (كن)	قطر الكابل (مم)	بناء بكرة الكابل	الوزن (كجم)
21171	SHL1	10	Φ150	صب الألومنيوم الإطار الألومنيوم الرول	5.4
21172	SHL1N	10	Φ150	صب الألومنيوم الإطار النايلون الأسطوانة	3.6
21181	SHL1B	10	Φ160	الأسطوانة الألومنيوم قاعدة لوحة الصلب	5.5
21182	SHL1BN	10	Φ150	الأسطوانة النايلون قاعدة لوحة الصلب	3.7
21183	SHL2BN	10	Φ160		5.5
21184	SHL3BN	10	Φ200		8.0
21191	SHL1G	10	Φ150	بكرة من الألومنيوم بإطار من الأنابيب الفولاذية	5.1
21192	SHL1GN	10	Φ150	بكرة من النايلون بإطار من الأنابيب الفولاذية	3.3
21193	SHL2GN	10	Φ160		5.7
21194	SHL3GN	10	Φ200		8.0
21201	SHLG1	10	Φ150	أنابيب فولاذية ذات أرجل طويلة من الألومنيوم	9.4
21202	SHLG1N	10	Φ150	أنابيب فولاذية طويلة الأرجل من النايلون	7.8

ملحوظة: يتم استخدام الأسطوانات لتركيب كابلات طاقة مختلفة تحت الأرض يصل قطرها إلى 200 مم، يرجى اختيار الأسطوانة المناسبة وفقًا لحجم الكابل الخاص بك.

يتم تثبيت جميع الحزم على محامل. الإطار مصنوع من الفولاذ المجلفن.

بكرات زاوية الكابل

رقم الصنف	نموذج	حمل العمل (كن)	حجم الكابلات (مم)	الوزن (كجم)
21211	شل	8	≥ Ø80	5.5
21221	SHL2	10	≥ Ø150	12
21222	SHL2N	10	≥ Ø150	10
21223	SHL3	10	≥ Ø150	11
21224	SHL3N	10	≥ Ø150	9
