كيف يمكن للأسطوانة الأرضية لكابل العجلة المصنوعة من النايلون أن تجعل تركيب الكابلات تحت الأرض أكثر أمانًا وكفاءة

ملخص المقال:يتطلب تركيب الكابلات الأرضية أكثر من فنيين ماهرين وكابلات عالية الجودة. يمكن أن تؤثر معدات الدعم المناسبة بشكل كبير على كفاءة السحب وحماية الكابلات وسلامة التثبيت. أبكرة أرضية لكابل عجلة النايلونيوفر مسارًا سلسًا ومتحكمًا لكابلات الطاقة تحت الأرض، خاصة عندما تحتاج الكابلات إلى المرور عبر المقاطع المستقيمة والانحناءات وزوايا الخندق. تساعد هذه الأسطوانات، المصممة لتوجيه الكابل ودعمه، على تقليل الاحتكاك، ومنع اختلال الكابل، وحماية أسطح الكابل أثناء التثبيت. يشرح هذا الدليل كيفية عمل البكرات الأرضية لكابلات العجلات المصنوعة من النايلون، وكيفية اختيار النموذج المناسب، وسبب كونها جزءًا مهمًا من التثبيت الاحترافي للكابلات تحت الأرض.

جدول المحتويات

• لماذا يحتاج تركيب الكابلات تحت الأرض إلى بكرات أرضية؟
• ما هي الأسطوانة الأرضية لكابل عجلة النايلون؟
• ما هي الميزات الرئيسية للبكرات الأرضية لكابل عجلة النايلون؟
• ما هي المواصفات الفنية التي يجب على المشترين مراعاتها؟
• أين يتم استخدام البكرات الأرضية لكابلات النايلون؟
• كيف يجب عليك اختيار الأسطوانة الأرضية المناسبة للكابل؟
• كيف تعمل هذه الأسطوانات على تحسين تركيب الكابلات؟
• كيف يمكنك صيانة بكرات الكابلات الأرضية؟
• الأسئلة المتداولة
• خاتمة

لماذا يحتاج تركيب الكابلات تحت الأرض إلى بكرات أرضية؟

يمكن أن تكون كابلات الطاقة الموجودة تحت الأرض ثقيلة ومرنة ويصعب التحكم فيها أثناء التثبيت. عندما يتم سحب الكابل مباشرة عبر الأرض أو سطح الخندق، فإن الاحتكاك والاتصال غير المتحكم فيه قد يزيد من مقاومة السحب ويخلق ضغطًا غير ضروري على غلاف الكابل.

هذا حيث أبكرة أرضية لكابل عجلة النايلونيصبح ذا قيمة. بدلاً من السماح للكابل بالسحب مباشرة فوق الخرسانة أو التربة أو الحصى أو الأسطح الأخرى، توفر الأسطوانة مسارًا متدحرجًا يمكن التحكم فيه. عند الانحناءات والتغيرات في الاتجاه، تساعد البكرات الموضوعة بشكل صحيح أيضًا في الحفاظ على مسار الكابل المقصود.

يمكن أن يستفيد تركيب الكابلات الاحترافي من الأسطوانات لأنها تساعد على:

• قم بتوجيه الكابلات على طول مسار التثبيت المخطط له.
• تقليل الاتصال المباشر بين الكابل وسطح الأرض.
• تقليل الاحتكاك أثناء سحب الكابل.
• تقليل احتمالية انزلاق الكابل أو تحركه خارج مسار الخندق.
• دعم الكابلات في المقاطع والزوايا المستقيمة.
• تحسين اتساق التثبيت الشامل والسلامة في موقع العمل.

لينجكايتصف معلومات المنتج على وجه التحديد الأسطوانات الأرضية لكابلات العجلات المصنوعة من النايلون كمعدات لتوجيه ودعم الكابلات، خاصة عند الانحناءات حيث يكون استقرار الكابل مهمًا.

ما هي الأسطوانة الأرضية لكابل عجلة النايلون؟

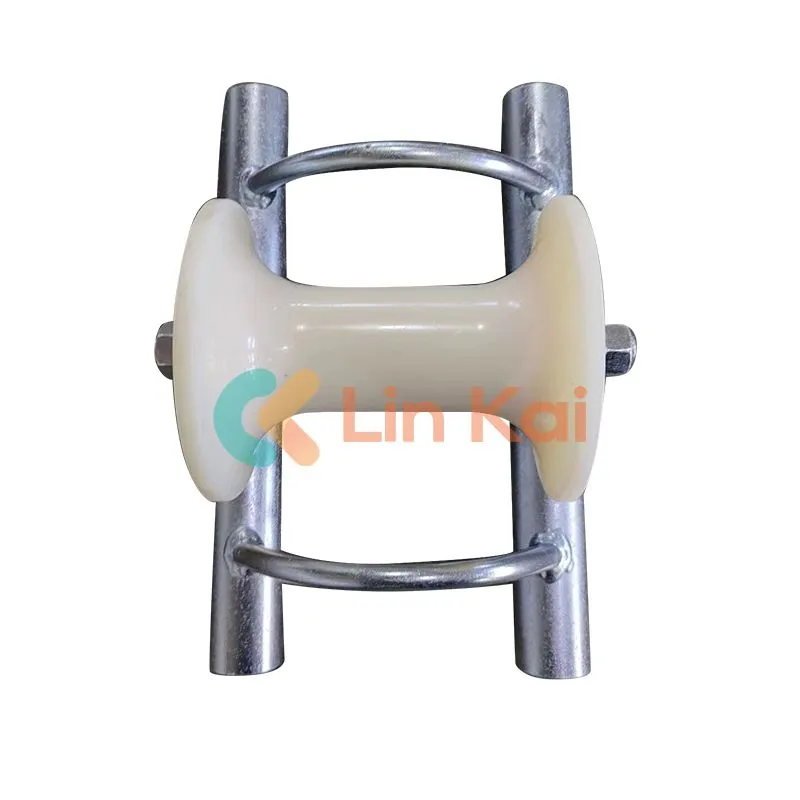

إن الأسطوانة الأرضية للكابل المصنوع من النايلون عبارة عن أداة تثبيت للكابلات مصممة لدعم وتوجيه الكابلات الموجودة تحت الأرض أثناء سحبها إلى موضعها. وتتكون عمومًا من إطار داعم، وأسطوانة أو حزمة، وعمود، ومجموعة محمل.

تعتبر عجلة النايلون مفيدة بشكل خاص لأنها توفر سطح اتصال سلس للكابل. أثناء سحب الكابل، تدور العجلة أثناء تحرك الكابل، مما يساعد الكابل على السفر عبر مسار التثبيت بدلاً من الانزلاق المستمر على الأرض.

اعتمادًا على تكوين التثبيت، يمكن استخدام تصميمات مختلفة للأسطوانة. تعتبر بكرات الخط المستقيم مناسبة لمسارات الكابلات المباشرة نسبيًا، بينما تم تصميم بكرات الزاوية لتركيب الكابلات في زوايا الخندق.

وفقًا لمواصفات منتج Lingkai، فإن مجموعة بكرات الكابلات الأرضية الخاصة بها تشتمل على تكوينات خط مستقيم وبكرات زاوية، مع نماذج مصممة للكابلات التي يصل قطرها إلى Ø200 مم تقريبًا. يتم تثبيت الأسطوانات على محامل، في حين أن الإطارات مصنوعة من الفولاذ المجلفن.

ما هي الميزات الرئيسية للبكرات الأرضية لكابل عجلة النايلون؟

1. سطح أملس من النايلون

تخلق عجلة النايلون سطح اتصال متدحرجًا بين الكابل ومعدات التثبيت. يساعد هذا في توجيه الكابل مع تقليل السحب غير الضروري عبر الأسطح الخشنة.

2. بكرات مثبتة على المحمل

تسمح المحامل للحزم بالتدوير أثناء تحرك الكابل. يدعم هذا التصميم حركة الكابل بشكل أكثر سلاسة ويمكن أن يساعد في تقليل المقاومة أثناء التثبيت.

3. إطار من الصلب المجلفن

يوفر الإطار الفولاذي المجلفن حلاً هيكليًا عمليًا لبيئات التثبيت الصعبة. غالبًا ما يتم تركيب الكابلات في الهواء الطلق أو داخل الخنادق أو في مواقع البناء حيث قد تواجه المعدات الرطوبة والغبار والتعامل الميكانيكي.

4. تكوينات متعددة

تتطلب أقطار الكابلات وطرق التثبيت المختلفة أبعادًا مختلفة للأسطوانة. تتضمن التكوينات المتوفرة نماذج تحتوي على بكرات من النايلون أو الألومنيوم وهياكل إطارات مختلفة.

5. دعم الكابلات الأرضية ذات القطر الكبير

تحدد Lingkai أنه يمكن استخدام الأسطوانات الأرضية لكابل العجلة المصنوعة من النايلون لتركيب كابل الطاقة تحت الأرض حتى Ø200 مم، على الرغم من أنه يجب اختيار النموذج المناسب وفقًا لقطر الكابل الفعلي وظروف التثبيت.

ما هي المواصفات الفنية التي يجب على المشترين مراعاتها؟

يمكن أن يؤدي اختيار بكرة الكابل بناءً على المظهر فقط إلى إعداد تثبيت غير مناسب. يجب على المشترين المحترفين تقييم قطر الكابل، وحمل العمل، وبناء الإطار، ومواد العجلة، وتكوين الأسطوانة، وظروف الموقع.

تعتمد الأمثلة التالية على المواصفات المنشورة لمجموعة بكرات الكابلات ذات الخط المستقيم من Lingkai:

توضح هذه المواصفات سبب أهمية اختيار النموذج. لا ينبغي استخدام الأسطوانة المصممة لكابل أصغر تلقائيًا لكابل أكبر أو أثقل. يجب على المشترين مطابقة حمل العمل المقدر للأسطوانة ونطاق قطر الكابل مع متطلبات المشروع الفعلية.

أين يتم استخدام البكرات الأرضية لكابلات النايلون؟

ترتبط الأسطوانات الأرضية لكابلات العجلات المصنوعة من النايلون بشكل أساسي بتركيب كابلات الطاقة تحت الأرض. يمكن وضعها على طول مسارات الكابلات لتوفير الدعم المستمر أثناء سحب الكابل من البكرة نحو موضعه النهائي.

تشمل التطبيقات النموذجية ما يلي:

• تركيب كابلات الكهرباء تحت الأرض:دعم الكابلات أثناء سحبها عبر الخنادق.
• مشاريع البنية التحتية المرافقة:مساعدة فرق التركيب على التحكم في الكابلات على طول الطرق المخطط لها تحت الأرض.
• المشاريع الكهربائية الصناعية:دعم الكابلات الثقيلة أثناء بناء المصانع والمرافق.
• تركيب زاوية الخندق:استخدام بكرات الزاوية لتوجيه الكابلات حول تغييرات الاتجاه.
• مشاريع الكابلات ذات القطر الكبير:اختيار نماذج الأسطوانة المناسبة للكابلات التي يصل قطرها إلى 200 مم.

بالنسبة للتركيبات الزاوية، تدرج Lingkai نماذج بكرات زاوية الكابلات المخصصة بأحمال عمل تتراوح من 8 كيلو نيوتن إلى 10 كيلو نيوتن وأحجام الكابلات من 80 مم إلى 150 مم.

كيف يجب عليك اختيار الأسطوانة الأرضية المناسبة للكابل؟

يجب أن تبدأ عملية الاختيار العملية بالكابل بدلاً من الأسطوانة. قبل الشراء، يجب على فرق التثبيت جمع معلمات المشروع الرئيسية ومقارنتها بمواصفات الشركة المصنعة.

الخطوة 1: تأكيد قطر الكابل

قم بقياس أو تأكيد القطر الخارجي للكابل. يعد هذا أحد أهم المعلمات لأن الأسطوانة يجب أن توفر الدعم المناسب دون تقييد حركة الكابل.

الخطوة 2: التحقق من وزن الكابل وظروف السحب

يمكن للكابلات الثقيلة أن تولد حملًا ميكانيكيًا كبيرًا أثناء السحب. يجب أن تتمتع الأسطوانة المختارة بسعة حمل عمل كافية لظروف التثبيت.

الخطوة 3: تحديد الأقسام المستقيمة والزاوية

لا يتطلب مسار الكابل المستقيم وركن الخندق الحاد بالضرورة نفس تكوين الأسطوانة. استخدم بكرات الخط المستقيم للأقسام المستقيمة وبكرات الزاوية المناسبة حيث يتغير اتجاه الكابل.

الخطوة 4: ضع في اعتبارك بيئة التثبيت

قد تعرض المشاريع الخارجية ومواقع البناء والخنادق تحت الأرض المعدات للأوساخ والرطوبة. يمكن أن يدعم بناء الإطار القوي وترتيب المحمل المناسب التشغيل الموثوق.

الخطوة 5: مقارنة إجمالي متطلبات المشروع

بالنسبة للمشاريع الكبيرة، يجب على المشترين مراعاة عدد البكرات المطلوبة، وطول مسار الكابل، والمسافات، وكمية الزوايا، ومتطلبات النقل، وجدول التثبيت بدلاً من تقييم سعر الوحدة فقط.

كيف تعمل هذه الأسطوانات على تحسين تركيب الكابلات؟

تتجاوز قيمة الأسطوانة الأرضية للكابل المصنوع من النايلون مجرد دعم الكابل. يمكن أن تساهم الأسطوانات الموضوعة بشكل صحيح في عملية تركيب أكثر تحكمًا.

من الناحية العملية، الهدف هو إنشاء مسار كابل يمكن التحكم فيه من البكرة إلى موضع التثبيت النهائي. يمكن أن يؤدي وضع الأسطوانة الصحيح إلى جعل عملية السحب أكثر قابلية للتنبؤ بها وأسهل على طاقم التثبيت إدارتها.

كيف يمكنك صيانة بكرات الكابلات الأرضية؟

على الرغم من أن بكرات الكابلات عبارة عن أدوات ميكانيكية بسيطة نسبيًا، إلا أن الفحص الروتيني يمكن أن يساعد في الحفاظ على أدائها خلال المشاريع المتكررة.

• افحص عجلات النايلون قبل كل عملية تركيب رئيسية.
• تحقق من المحامل بحثًا عن مقاومة غير طبيعية أو ضوضاء غير عادية.
• افحص الإطار بحثًا عن التشوه أو التلف المرئي.
• إزالة الأوساخ والطين والحطام من المكونات المتحركة.
• تأكد من أن الأسطوانة تدور بحرية قبل بدء سحب الكابل.
• لا تتجاوز حمل العمل المحدد.
• استبدل المكونات التالفة قبل إعادة الأسطوانة إلى الخدمة.

قد تختلف متطلبات الصيانة حسب تردد التشغيل وظروف الموقع ووزن الكابل وممارسات المعالجة. يعد الفحص الأساسي قبل الاستخدام مهمًا بشكل خاص قبل عملية سحب الكابلات الطويلة.

الأسئلة المتداولة حول البكرات الأرضية لكابلات العجلات المصنوعة من النايلون

1. ما هو استخدام الأسطوانة الأرضية لكابل النايلون؟

يتم استخدامه لتوجيه ودعم الكابلات تحت الأرض أثناء التثبيت. توفر الأسطوانة مسارًا متدحرجًا يمكن التحكم فيه مما يساعد على تقليل الاتصال المباشر بين الكابل والأرض ويدعم محاذاة الكابل.

2. ما هو قطر الكابل الذي يمكن أن تستوعبه بكرات Lingkai؟

تشير مواصفات Lingkai المنشورة إلى أن مجموعة البكرات الأرضية لكابل العجلة المصنوعة من النايلون يمكن استخدامها لكابلات الطاقة تحت الأرض التي يصل قطرها إلى Ø200 مم تقريبًا. يجب اختيار النموذج الصحيح وفقًا لقطر الكابل ومتطلبات المشروع.

3. هل بكرات النايلون مناسبة للكابلات الثقيلة تحت الأرض؟

يمكن أن تكون مناسبة عندما يتمتع الطراز المحدد بتصنيف مناسب لحمل العمل وسعة حجم الكابل. تحتوي بعض نماذج الخطوط المستقيمة المدرجة على حمل عمل يبلغ 10 كيلو نيوتن، ولكن يجب على المشترين دائمًا التحقق من ظروف حمل المشروع الفعلية قبل الاختيار.

4. ما هو الفرق بين بكرات الكابلات ذات الخط المستقيم والزاوية؟

تم تصميم بكرات الخط المستقيم في المقام الأول لمسارات الكابلات المباشرة نسبيًا، بينما تم تصميم بكرات الزاوية لدعم وتوجيه الكابلات حول زوايا الخندق أو التغييرات في الاتجاه.

5. لماذا يتم استخدام المحامل في بكرات الكابلات؟

تسمح المحامل للأسطوانة أو الحزم بالتدوير أثناء تحرك الكابل. وهذا يدعم حركة الكابل بشكل أكثر سلاسة ويساعد على تقليل المقاومة أثناء السحب.

6. ما هي المواد المستخدمة لإطار الأسطوانة؟

تذكر Lingkai أن إطارات بكرات الكابلات الخاصة بها مصنوعة من الفولاذ المجلفن. يمكن للنماذج المختلفة استخدام هياكل إطارات مختلفة، بما في ذلك إطار الألمنيوم المصبوب، وقاعدة الألواح الفولاذية، وتصميمات إطار الأنابيب الفولاذية.

خاتمة

تعتمد عملية تركيب الكابلات تحت الأرض بشكل موثوق على التحكم في حركة الكابل من بداية عملية السحب وحتى وضعه النهائي. تم اختياره بشكل صحيحبكرة أرضية لكابل عجلة النايلونيمكن أن يوفر التوجيه والدعم والاتصال المتداول اللازم لجعل تركيب الكابل أكثر تحكمًا وفعالية.

بالنسبة للمشترين المحترفين، فإن الاعتبارات الأكثر أهمية هي قطر الكابل، وحمل العمل، وتكوين الأسطوانة، وطريق التثبيت، ومتطلبات الزاوية، وبناء الإطار، وظروف المشروع الإجمالية. مع النماذج المصممة لأحجام الكابلات المختلفة وتكوينات التثبيت، توفر Lingkai حلولاً عملية لمشاريع تركيب الكابلات تحت الأرض. إذا كنت تقوم بشراء بكرات كابلات لمشروع مرافق أو صناعي أو بنية تحتية أو تركيب كهربائي، فاستكشف مجموعة بكرات الكابلات الأرضية المصنوعة من النايلون واتصل بنالاختيار النموذج والمواصفات الفنية وعرض الأسعار المناسب لمشروعك.
