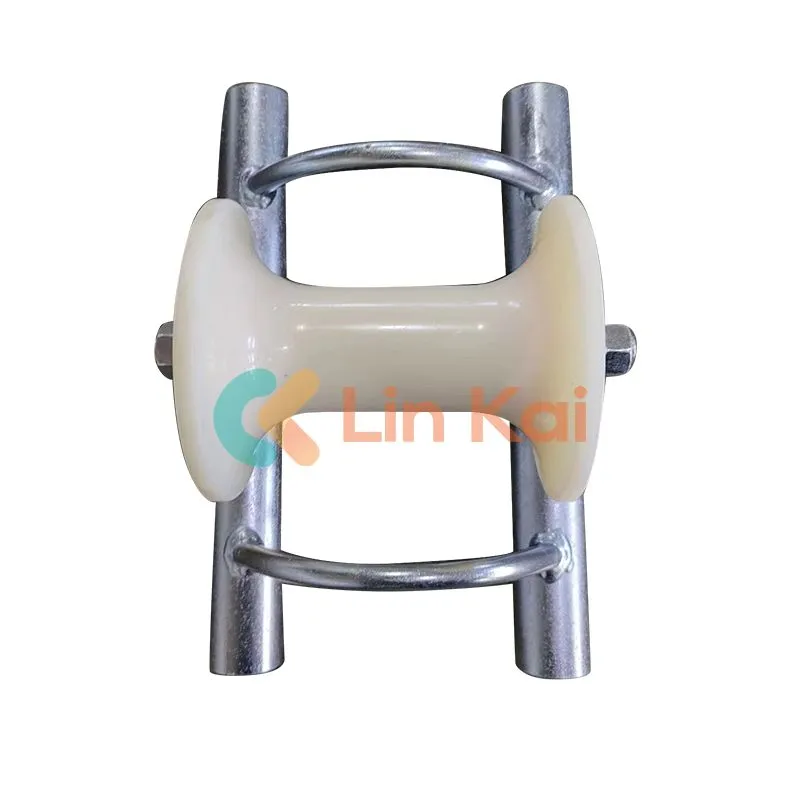

بكرة سحب الكابلات من النايلون

يمكن لأسطوانة سحب الكابلات المصنوعة من النايلون أن تقلل من توتر الكابل عندما يتم ثنيها أو تدويرها، وتحمي مجموعة الكابلات من أضرار التمدد المفرطة. يقلل السطح الأملس لأسطوانة سحب الكابلات المصنوعة من النايلون من الاحتكاك بين الكابل والبكرة، ويطيل عمر الكابل. الكابل ويمنع التآكل. تضمن أسطوانة سحب الكابل ذات الحزم المصنوعة من النايلون ثبات اتجاه الكابل، وتمنع التشابك، وتتكيف مع مجموعة متنوعة من البيئات، وتضمن أن نظام الكابل مستقر وموثوق.

إرسال استفسار

وصف المنتج

وصف المنتج: تعتبر أسطوانة سحب الكابلات المصنوعة من النايلون المتين، والتي يشار إليها أحيانًا باسم أسطوانة مد الكابلات أو أسطوانة الكابلات الكهربائية، مكونًا حيويًا يخدم عددًا من الأغراض الحاسمة في أنظمة تركيب الكابلات. وفيما يلي وصف لهذه الميزات بالتفصيل:

1. تقليل توتر الكابل: يعد تقليل توتر الكابل في المواقع التي ينحني فيها مسار الكابل أو يتغير اتجاهه أحد الأغراض الرئيسية لأسطوانة سحب كابل الحزم النايلون. يمكن لأسطوانة سحب كابل الحزم النايلون عالية الجودة أن تقلل الضغط على مكونات الكابل وتمنعها من التعرض للأذى بسبب التوتر المفرط عندما يتم دعمهم بشكل صحيح.

2. منع تآكل الكابل: تساعد الأسطح الملساء على بكرات سحب الكابلات على حزم النايلون على تقليل الاحتكاك بين الكابل والبكرة، مما يمنع تآكل السطح ويزيد من عمر الكابل.

3. الحفاظ على توجيه الكابل: من خلال إبقاء الكابلات موجهة في اتجاه معين ومنعها من التشابك أو الخروج من موضعها، تساهم بكرات توجيه الكابل في التوجيه والهيكل العام لنظام الكابل، مما يضمن استقراره وموثوقيته.

4. التكيف مع البيئات المختلفة: عادة ما تكون بكرات توجيه الكابلات مصنوعة من مواد قوية تسمح لها بالعمل بشكل موثوق في مجموعة متنوعة من الإعدادات. يمكن أن تكون هذه الظروف حالات تشغيل صعبة، مثل الأماكن الداخلية أو الخارجية، ودرجات الحرارة المرتفعة أو المنخفضة، وما إلى ذلك.

بكرة كابل الخط المستقيم لوضع الكابلات تحت الأرض

رقم الصنف	نموذج	حمل العمل (كن)	قطر الكابل (مم)	بناء بكرة الكابل	الوزن (كجم)
21171	SHL1	10	Φ150	صب الألومنيوم الإطار الألومنيوم الرول	5.4
21172	SHL1N	10	Φ150	صب الألومنيوم الإطار النايلون الأسطوانة	3.6
21181	SHL1B	10	Φ160	الأسطوانة الألومنيوم قاعدة لوحة الصلب	5.5
21182	SHL1BN	10	Φ150	الأسطوانة النايلون قاعدة لوحة الصلب	3.7
21183	SHL2BN	10	Φ160		5.5
21184	SHL3BN	10	Φ200		8.0
21191	SHL1G	10	Φ150	بكرة من الألومنيوم بإطار من الأنابيب الفولاذية	5.1
21192	SHL1GN	10	Φ150	بكرة من النايلون بإطار من الأنابيب الفولاذية	3.3
21193	SHL2GN	10	Φ160		5.7
21194	SHL3GN	10	Φ200		8.0
21201	SHLG1	10	Φ150	أنابيب فولاذية ذات أرجل طويلة من الألومنيوم	9.4
21202	SHLG1N	10	Φ150	أنابيب فولاذية طويلة الأرجل من النايلون	7.8

ملحوظة: يتم استخدام الأسطوانات لتركيب كابلات طاقة مختلفة تحت الأرض يصل قطرها إلى 200 مم، يرجى اختيار الأسطوانة المناسبة وفقًا لحجم الكابل الخاص بك.

يتم تثبيت جميع الحزم على محامل. الإطار مصنوع من الفولاذ المجلفن.

بكرات زاوية الكابل

رقم الصنف	نموذج	حمل العمل (كن)	حجم الكابلات (مم)	الوزن (كجم)
21211	شل	8	≥ Ø80	5.5
21221	SHL2	10	≥ Ø150	12
21222	SHL2N	10	≥ Ø150	10
21223	SHL3	10	≥ Ø150	11
21224	SHL3N	10	≥ Ø150	9
